jueves, 1 de agosto de 2019

Hustler 6BTV - Construcción placa base soporte. Mediciones y pruebas de la antena


PRUEBA DE CAMPO 6BTV (ingresar acá para ver el video)

LA ANTENA SE LEVANTA CON LA 3ra RIENDA

INSTALANDO KIT 18 MHz









HUSTLER 6BTV



DETALLES BASE DE RADIALES 6BTV (ingresar acá para ver el video)
















Video simple para mostrar la auto construcción del soporte para Antena Hustler 6BTV 5BTV 4 BTV.
La caja metalica es el DXE-VFCC-H05-A, un choque de corriente,  "Vertical Feedline Current Choke Kit" de DX Engeering.

Base de chapa de Aluminio de 2mm.
Se uso de referencia el DXE Radial Plates y se instalara con 30 radiales de 8.50 mts cada uno.
Tornilleria de acero inoxidable: tuercas, estrella. plana, mariposas y bulones.



Cualquier consulta QRV.
LU5BE_CW@hotmail.com




sábado, 27 de julio de 2019

Mi vieja web

https://www.qsl.net/lu5be/

lunes, 1 de julio de 2019

CONDX HF y 50 Mhz

Link para observar los graficos de Las ionozondas Tucumán y Bahia Blanca.
Junto a la actividad de las bandas con los reportes globales al momento de Rick LU9DA.

                   http://lu4aao.org/propagacion.htm

TUCUMAN     BAHIA BLANCA

ROMA

ACTIVIDAD EN LAS BANDAS by LU9DA


Gentileza de www.radioaficionados.sabanalarga.org


SE VE CAPA E y F
Cuando observamos propagacion a los 100 km hay CONDX en 50 MHz. Se cierra al atardecer.

Las comunicaciones NVIS, de alrededor de los 300 km alrededor, se debe observar la propagacion a la altura 100 km.

La capa F esta a los 300 km de altura.
Los saltos en Ionosfera para capa F son de 1500 km el 1ro, el 2do a los 3000 km.
Los ecos de la capa F son mas debiles porque la capa esta alta y demoran mas en volver.


Predicciones nuestras segun grafico:

En los 7 MHz se pierden los ECOS.

Fo =  6.5 Mhz
MUF = 24.5 Mhz

La mejor frecuencia del momento se calcula multiplicando x 3, el valor donde se pierden los ECOS: 7 x 3 = 21 Mhz


CALCULO DE PROPAGACION CON ROHDE & SCHWARZ



CONDX ENTRE RIO DE JANEIRO Y BUENOS AIRES

SPACE WEATHER SERVICES AUSTRALIAN

http://www.sws.bom.gov.au/HF_Systems/7/1

Online Tools
HF Predictions (GRAFEX)
Mapa: 1ro marco Origen, 2do el Destino
  •  aunque solo de referencia ya que se debe ir a Circuits
  •  y escribir las Ciudades para que nos salga un valor de Longuitud - siempre en positivo -
  •  ej: BsAs tiene Longuitud -58.24
  •  se le resta a 360° para que siemrpe de valor POSITIVO.
  •  360 - 58.24 = 301.76
  •  ASI DEBEN VERSE LOS VALORES ANTES DE PREDECIR

Circuit: Escribo nombre Ciudad TX y Ciudad RX
Data + T: (no toco nada)

Ahora si, PREDICT (predecir) y finalmente ver RESULTADO
Hora en UTC y las mebores bandas


SWS GRAFEX HF FREQUENCY PREDICTIONS
===============================================================================
Circuit: lat-35lng-5lat-23lng-4         Date:   1 July, 2019       T-index: -12
Bearings:  41 216                       Distance: 1698 km
First Mode        |--------F r e q u e n c y  (MHz)---------|       Second Mode
1F 11-13 1E 2     1   5   10    15   20    25   30    35   40    2F 26-30 2E 10
UT  OWF EMUF  ALF |...|....| ....|....| ....|....| ....|....|  OWF EMUF  ALF UT
00  4.3  1.6  0.0 XMMM%..                                      3.6  1.1  0.0 00
01  4.1  1.6  0.0 XMMM%..                                      3.4  1.1  0.0 01
02  4.0  1.6  0.0 XMM%%..                                      3.2  1.1  0.0 02
03  4.1  1.6  0.0 XMMF%.                                       3.0  1.1  0.0 03
04  4.0  1.6  0.0 XMM%%.                                       3.0  1.1  0.0 04
05  4.3  1.6  0.0 XMMF%..                                      3.1  1.1  0.0 05
06  4.2  1.6  0.0 XMMM%..                                      3.2  1.1  0.0 06
07  3.7  1.6  0.0 XMMM%..                                      3.2  1.1  0.0 07
08  3.1  1.6  0.0 XMM%..                                       2.7  1.1  0.0 08
09  2.4  1.6  0.0 XMM..                                        2.6  1.1  0.0 09
10  4.9  1.6  0.0 XMMM%%..                                     3.3  1.1  0.0 10
11  8.6  8.6  5.0    SMMBB%% .                                 5.7  4.6  3.2 11
12 10.1 11.4  6.4    ASSXBBB P..                               6.8  7.2  3.9 12
13 11.4 12.9  7.1     SSSXBB P%..                             7.4  8.4  4.2 13
14 11.9 13.8  7.4     SSSXMB BPP%...                           7.7  9.0  4.4 14
15 12.7 14.2  7.6     ASSXXM BBPP%%...                         8.1  9.3  4.5 15
16 13.3 14.2  7.6     ASSXXM BBBP%%...                         8.4  9.4  4.5 16
17 13.5 13.8  7.4     SSSXXM BBB%%%%...                        8.5  9.2  4.4 17
18 14.4 12.9  7.1     SSSXMM BBFF%%%...                        9.0  8.7  4.1 18
19 14.7 11.4  6.4    ASSXMMM BFFF%%%..                         9.2  7.7  3.7 19
20 13.7  8.6  5.0   ASXMMMMM FFF%%%..                          8.6  5.7  3.0 20
21 11.7  1.6  0.0 XMMMMMMMFF F%%...                            7.3  1.1  0.0 21
22  8.1  1.6  0.0 XMMMMMFF%% ..                                5.3  1.1  0.0 22
23  5.4  1.6  0.0 XMMMM%%..                                    4.2  1.1  0.0 23
UT  OWF EMUF  ALF |...|....| ....|....| ....|....| ....|....|  OWF EMUF  ALF UT
===============================================================================

 |  F    FIRST F MODE ONLY                             <------ F es la MAS CONFIABLE  -----

 |  B   BOTH E and F MODES 90% OF DAYS  <------ B  la SIGUIENTE QUE SIRVE -----




lunes, 27 de mayo de 2019

Antena OCF Windom

Utilizo esta antena para poder operar 3.5 MHz especialmente, junto a otras bandas.
Reemplace el balun clasico 4:1 por uno configuracion Guanella 4:1 pero con 2 toroides que tenia hace años.

Deje el Ugly balun de unas vueltas de coaxil como habia instalado originalmente.

Las mediciones previas ( cuando estaba abierto ) a la configuracion definitiva ( uno sobre otro) mostraba un mayor ancho de banda con ROE menos de 1.5: 1, pero el resultado final es PERFECTO para cubrir 3.5, 7, 14, 18, 28 y 50 MHz (con algo de RFI a pesar de estar transmachada).
Se hacen imposibles de transmatchar con el equipo las frecuencias de 10, 21 y 24 MHz.



Info recopilada de Max EA1DDO http://www.ea1ddo.es/Balun_Guanella_4_1.php
DJ0IP http://www.dj0ip.de/off-center-fed-dipole/classical-c-f-windom/
LU1EHR http://www.lu1ehr.com.ar/BUILD%20AN%20AIR%20WOUND%2011%20CHOKE%20BALUN%20FOR%20HF%20-%20THE%20UGLY%20BALUN!.html

Gracias a Enrique LU8EFF por la info. Su blog http://lu8eff.blogspot.com/


LA ANTENA es basicamente una Windom
BALUN GUANELLA 2 TOROIDES YA INSTALADO


EL DIAGRAMA CLARO DE MAX!

CONTRUCCION DEL BOBINADO SOBRE TEFLON


PREPARADO PARA LA PRIMERA MEDICION


PREPARANDO CONFIGURACION FINAL SEPARADOS POR UN ARO DE TEFLON
FINALIZADO
(2º BALUN) LECTURA MEDIDA CON CARGA DE 200 OHM.
                                         SE OBSERVA UNA BAJA ROE DE   3.600  a  50.000 KHz



MEDICIONES DEL BALUN YA INSTALADO EN LA ANTENA
Para redondear la informacion, la ROE en:

3.5 MHz <> 1.24 : 1
7 MHz   <> 1 : 1
14 MHz <> 1.2 : 1
18 MHz <> 1.3 : 1
28 MHz <> 1.7 : 1
50 MHz <> 2.2 : 1

El balun pasa 500 grs!!!.



viernes, 10 de mayo de 2019

JUJUY 2019 Activación radial Susques y Purmamarca

Activación radial en Susques y Purmamarca


Volvimos!!
Con mucho entusiasmo volvimos junto a Enrique LU8EFF, a la pintoresca Purmamarca (2300 m.s.n.m), sabiendo que íbamos a ser requeridos por transmitir desde una provincia con pocos LU activos. Activamos por segunda vez el Rio Purmamarca DSH 001/T a escasos 200 más de distancia. Grid FG76FG.

Aprovechando el viaje nos acercamos un día a Susques (3900 m.s.n.m), cercano al paso Fronterizo de Jama. Recorrimos la RN52  pasando las Salinas Grandes y el pueblito de Abdón Castro Tolay que también visitamos. Pasando la Cuesta de Lipán por camino de montaña donde se llega a unos 4200 m.s.n.m. en su altura máxima.

En Susques fue mucho más complicado para instalar las antenas, ya que no hay puntos altos para utilizar de anclaje. Pero pasamos la prueba con éxito.
El atractivo más importante en Susques es visitar la Parroquia de Nuestra Señora de Belén, templo que data de fines del siglo XVI.
Por momentos operamos fuera del hospedaje pero no pudimos disfrutar mucho del sol porque él viento nos molestaba.
Operamos junto al Rio Pastos Chicos DSH 003/T  Grid FG66TO.

Durante los días de la operación radial y como nos imaginábamos, el clima fue cálido cuando estaba el sol, por momentos ventoso y siempre frio cuando el sol se iba.

Las CONDX podemos resumir que lo óptimo fue desde el pasado el mediodía hasta el anochecer. Ese rango horario se acortaba o se mantenía firme con buenas señales hacia el centro de Argentina como paso el domingo que fue muy divertido comunicar casi sin QSB.
De más está decir que las milanesas de llama, empanadas de cabrito y llama al horno y cabrito al horno fueron los menús diarios a la noche. Un placer!!!

Desde Purmamarca  operamos los días 1,2,3 y 5 de mayo y desde Susques solo el sabado 4.

Se operaron las frecuencias de casi todas las bandas de HF y las antenas utilizadas fueron:

Dipolo Double Zepp
Dipolos Tameco 40-20
Verticales con trampa coaxial 20-15-10
Vertical con trampa coaxial 17-30
Dipolo W5GI

Desde ya muchas gracias por el apoyo a Raul LU5AG y Bety LU2BB del QRM Belgrano por el apoyo incondicional en esta nueva operación radial.
Los contactos son confirmados en eQSL, LOTW y Log de Argentina.

Gracias por leer y apoyar estas actividades.
Encontra mas fotos y anecdotas en el blog de Enrique http://lu8eff.blogspot.com/


LU5BE
Horacio Cilmi

Van algunas imagenes del paseo radial.

PUEBLO DE PURMAMARCA

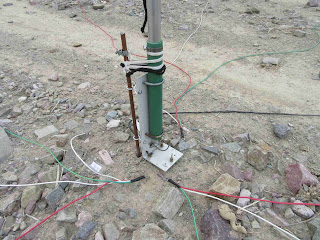

VERTICAL CON COAX TRAMPS

ANTENAS DIPOLOS SOSTENIDAS DESDE LOS POSTES DE LUZ. AL FONDO EL RIO PURMAMARCA.

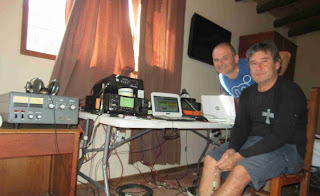

LU8EFF Enrique (adelante)  y  LU5BE Horacio


IMAGENES EN 3D, UNICAS!!

ROCK!!!


MILANESAS DE LLAMA... UNA MANTECA!!!


SUSQUES AL FONDO

FULBITO EN SUSQUES !!

RIO PASTOS CHICOS - SUSQUES


IGLESIA EN SUSQUES

OPERACION DESDE SUSQUES


DESPEDIDA DEL PERIPLO JUJUY 2019










miércoles, 10 de abril de 2019


              JUJUY 2019
  1 al 5 de Mayo
Activación radial en Susques y Purmamarca


  • Susques locator FG 66 to
  • Purmamarca locator FG 76 fg
  • Bandas: 80 a 6m
  • Modos: SSB - CW - FT8 - JT65 - PSK - HELL
Habrá 2 estaciones activas siempre que sea posible.  Se dará prioridad al Contacto Tipo DX.
QRV por email de disponer en el sitio:  LU5BE_CW@hotmail.com

QSL via eQSL.
Otros medios de confirmación consultar: LU5BE_CW@hotmail.com

Web de apoyo:  http://lu4aao.org/actividades_programadas.htm

Contactos válidos para:


  • Certificado C-100-C de LU4AAO Radio Club QRM Belgrano, por la localidad de Susques, Provincia de Jujuy.
  • Certificado C-100-C de LU4AAO Radio Club QRM Belgrano, por la localidad de Purmamarca, Provincia de Jujuy.
  • Diploma Sistemas Hidrográficos Argentinos, de LU1HYW Radio Club Villa María, Ref. 003/T para el Río Pastos Chicos.
  • Diploma Sistemas Hidrográficos Argentinos, de LU1HYW Radio Club Villa María, Ref. 001/T para el Río Purmamarca.
  • Diploma Divisiones Políticas de Argentina de LU4DQ Radio Club Quilmes, por la Provincia de Jujuy.
  • Diploma Operaciones de Campo de LU7EO Avellaneda Radio Club.
  • Certificado Argentina Bicontinental de LU1DCB Radio Club Boulogne, por la Provincia de Jujuy
  • Diploma Prefijos "Jose Stragia", de LU4DQ Radio Club Quilmes: 1 punto por el QSO.
  • Certificado Mercosur de LU4AAO Radio Club QRM Belgrano, por Argentina.
  • Diploma Sufijo 2000, de LU4DQ Radio Club Quilmes: 2 puntos por el QSO con cada operador.
    Estos certificados están vigentes, son permanentes, cumplen con las secciones 4.5.4 y 4.6.4 de la Res.3635-E/2017, para el ascenso de categoría.
  •
  • sábado, 15 de diciembre de 2018

    "RECORD ACTUAL"  Contacto en MSK144 en VHF

    LU5BE <-> PY2WOT     distancia 1796 Km


    LU5BE - Hoc  (Buenos Aires)

    TS2K + Mirage B-320-G = 150 W
    Antena 12 el LFA pol H
    Altura  32 m s.n.m

    PY2WOT - Wellington  (Jacarei - Sao Paulo)

    FT-817ND + Mirage B-1018-G = 150 W
    Antena 9 el. LFA pol H
    Altura ... m s.n.m


    Primer Decoder !!


    Recibiendo a Wellington en BuenosAires



    Llegaron mis señales a SP ... 1796 km!!







    jueves, 13 de diciembre de 2018

    Contacto en MSK144 en VHF



    LU5BE <-> PY2ANE     distancia 1683 Km


    LU5BE - Hoc
    TS2K + Mirage B-320-G = 150 W
    Antena 12 el LFA pol H
    Altura  32 m s.n.m

    PY2ANE - Orlando
    IC746 Pro = 100 W
    Antena 12 el. K1FO pol H
    Altura ... m s.n.m



    Llegando a Sao Paulo. Muchas gracias Orlando por el QSO!


    Recibido en BuenosAires

    jueves, 12 de julio de 2018

    Quad Suiza 2 elem. para 50 MHz

    Desde hace tiempo quice tener esta antena de Plus Gain (empresa argentina) http://www.plusgain.com.ar/

    El armado fue fácil y el ajuste tambien.
    Solo que debí volver a ajustar los loops y el gamma en el lugar definitivo por los elementos circundantes: tanque de agua, riendas y mas altura, que afectaron el pozo de minima ROE.

    Agradezco a Jorge (PlusGain) por el asesoramiento y su amabilidad ante mis consultas.



    CRUCETAS


    LOOP'S

    GAMMA REFLECTOR

    GAMMA DIRECTOR



    CONEXION AL GAMMA






    ROE







    POSICION FINAL

    SU LUGAR A CASI 4 METROS DEL TECHO

    VISTA LATERAL
