Yagi 8el-144-LFA para 144300 MHz


Conversando con varios DXs conocedores del trabajo en frecuencias superiores a los 50MHz, me puse como objetivo construir una yagi para DX en SSB/CW pero acotada por el largo del boom.

MEDIDAS:
Opte por el proyecto de G0KSC: http://www.g0ksc.co.uk/144mhz-lfa-yagis/8el-144mhz-ln-lfa.html




Estos proyectos de G0KSC son modernos y se reciben comentarios que son antenas muy buenas para el DX y silenciosas como para quienes vivimos en una ciudad.

Esta pensada para el DX en 144300 KHz y la usare con Polarización H.


GAMA:
Opte por el adaptador gama pero del tipo de "fleje de aluminio". Rigido y facil de construir.
En el link anterior encontraran las dimensiones de la antena (que adjunto arriba) y podran ver la construccion del gama donde esta la flecha roja, que se dirigira al siguiente link del colega Dino VE7XDC
http://www.g0ksc.co.uk/the-owl-folded-dipole.html

Se lo ve despues del titulo: Other Folded Dipole Advantages.
La medida de ese fleje es de 1/4 long de onda. Por ejemplo para  144.300 el fleje mide 519 mm largo x 10 mm ancho.

Formula: (300 / 144.3) / 4 = 0.519 m

BALUN:
Para mejorar la adaptacion de impedancia contrui el "wilding balun" que se puede ver en las ultimas 2 imagenes de este link
www.g0ksc.co.uk/creatingabalun.html
Dos vueltas de RG213. El coaxil antes fue calculado y medido electricamente como "multiplo par de longuitud de onda electrica" para la frecuencia.



EXCITADO:
El dipolo cerrado D1 y D2 que seria el exitado es el siguiente grafico.
Les comento que la ROE se va ajustando acercando o alejando los caños U de los extremos. El fleje de aluminio como vimos antes queda siempre fijo.

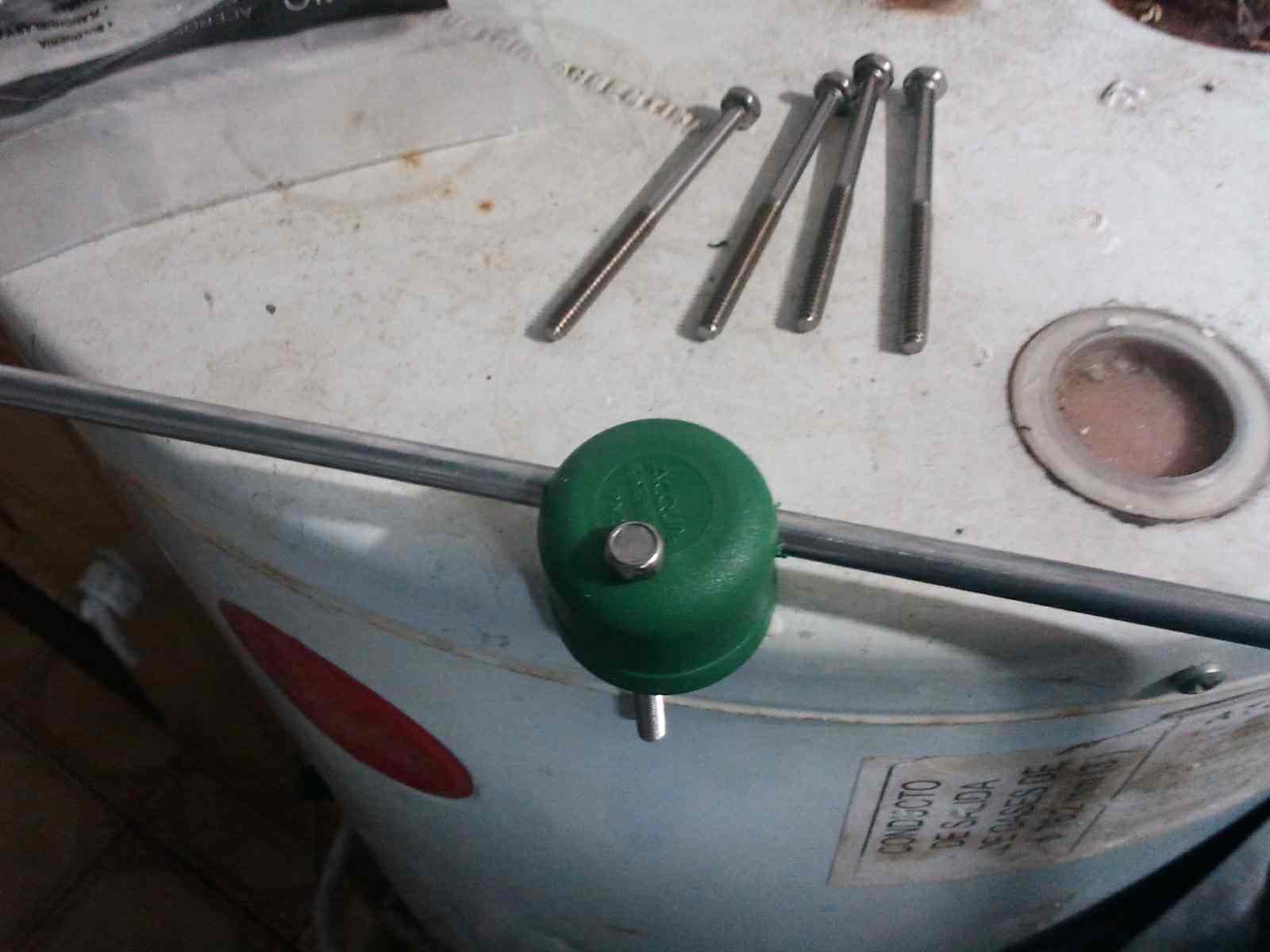

Algunas imagenes del proyecto.







 Agradezco a PY2ZX, LU7DW y muy especialmente a Dino VE7XDC.Hoc
